HOOPS Exchange进阶指南：揭秘3D模型格式转换引擎的六大高级功能！

工业3D开发JOJO 2025-10-23 工业3D设计 7 views

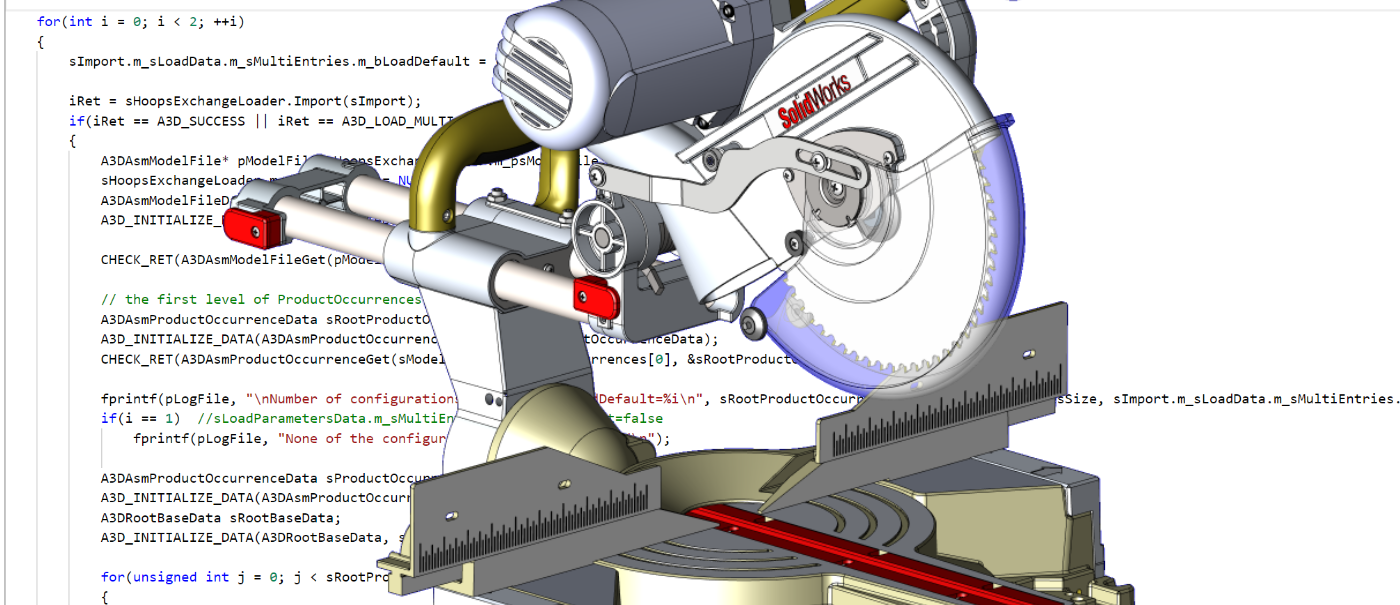

HOOPS Exchange作为一款工业级CAD/AEC格式转换引擎，除了我们此前常提到的基础的几何读取与导出操作外，它还提供了一系列高阶功能，帮助开发者实现更加精细、专业的CAD模型处理与分析。

本篇文章将围绕HOOPS Exchange六大关键功能模块进行介绍，展示其技术亮点与应用场景。

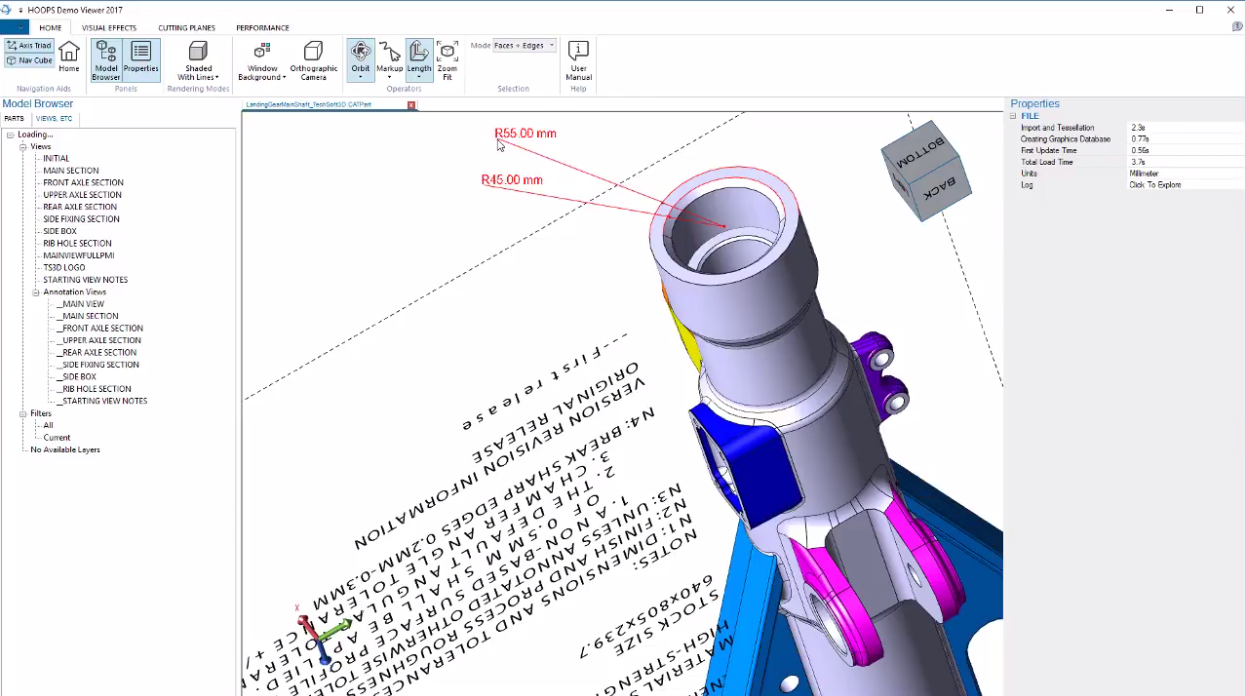

1、长度计算

在HOOPS Exchange中，线、边、曲线等要素都被封装为A3DCrvBase类型的几何元素，通常作为表示项 (Representation Item) 的一部分。

以读取一个曲线的长度为例：首先判断表示项类型是否为kA3DTypeRiCurve，然后逐层深入其内部结构，最终通过A3DCurveLength()得到曲线长度。对于B-Rep模型，相同逻辑也适用，但需要从 B-Rep 的更深层级结构中获取曲线基础元素。

这一功能对于进行几何尺寸验证、边界检测、路径长度计算等应用场景极具价值。

2、物理属性获取

复杂机械零件或装配体中，我们常常需要获取模型的体积、重心、表面积以及惯性矩阵等物理属性。

HOOPS Exchange通过A3DPhysicalPropertiesData结构提供这类数据，并支持以下函数调用：

A3DComputeModelFilePhysicalProperties() — 从装配体级别获取物理属性
A3DComputePhysicalProperties() — 从 B-Rep 模型级别获取物理属性
A3DComputePolyBrepPhysicalProperties() — 从多面体 B-Rep 模型获取物理属性

在默认情况下，系统会基于三角网格几何进行计算；若存在B-Rep数据，也可通过设置m_bUseGeometryOnRiBRep = A3D_TRUE来改用B-Rep几何进行准确计算。此功能主要适用于质量控制、结构分析、仿真准备等环节。

3、曲面面积计算

当仅需获取一个面的面积时，操作流程也更为复杂。首先从B-Rep模型起步，依次获取TopoContext、TopoBody、TopoShell等对象，然后遍历各Face，通过A3DComputeFaceArea() 即可获取该面的准确面积。

这种精细化操作适合于局部分析，例如局部接触面计算、材料铺设面积统计等。

4、模型比较

在配置管理、版本迭代中，常见的问题是：模型相比前一个版本，有哪些几何发生了变化？

HOOPS Exchange提供了A3DCompareFacesInBrepModels() 等接口，用于对两个B-Rep模型逐面比较，标识哪些面保持不变、哪些发生变更。结果结构可导出为 PRC 格式，并通过颜色编码等方式直观地显示面变化。

这项功能对于自动化 CAD 对比、变更检测、合规审核具备极高价值。

5、模型缝合

在STEP、IGES等传统文件翻译流程中，模型的面之间关系可能存在缝隙、脱离或拓扑断裂。

HOOPS Exchange提供了模型缝合 (Sewing) 功能，可在模型文件级别或 B-Rep 级别调用 A3DSewBrep() 或A3DAsmModelFileSew()，一键修复断裂的面间关系。

例如，推荐使用约0.1 mm的最大容差值启动缝合，系统内部将逐步尝试从1微米起递增，直至达到最大容差或无可缝合面。通过缝合，可显著提升模型在下游渲染、仿真、制造环节的可靠性。

6、T型连接点检测与清除

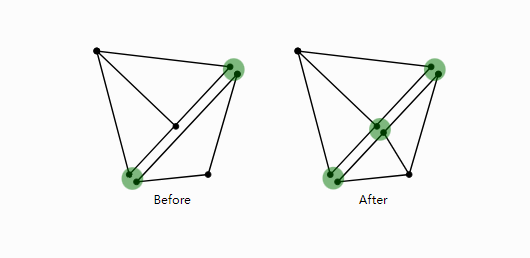

在三角网格处理中，若两个相邻三角形沿第三个三角形的边形成“T”字形连接（T-junction），就可能导致可见缝隙、渲染裂痕或仿真误差。

自2024.7.0版本起，HOOPS Exchange提供了A3DMeshRepair() 函数，可开启m_bRemoveTJunctions = A3D_TRUE，自动识别并移除T-型接合点。

附加功能亮点

此外，HOOPS Exchange还支持如下高级操作：

模型与点云对比：将扫描得到的点云与CAD模型做对比，以检测制造误差
装配体碎片式加载：支持将大型装配体以模块化方式加载，提升PLM系统中数据处理效率
碰撞检测：针对三角网格数据，提供静态碰撞/干涉/接触/包裹状态检测
刚性连接：支持读取CATIA、NX、SolidWorks、Creo等格式中组件之间的刚性绑定、固定群组合与柔性子装配结构

……

HOOPS Exchange的这套高级功能集，专门面向CAD 、CAE、PLM及AEC等领域。无论是几何尺寸分析、物理属性获取、模型变化追踪、网格优化还是装配体加载效率提升，都能为开发者提供精准、可靠、可扩展的支撑。借助这些功能，您能够将CAD模型驱动的各类流程做到更高效、更智能、更可靠。

若您希望了解更深入的HOOPS Exchange API细节、样例代码或版本更新日志，欢迎下方联系我们的技术支持团队。
