在制造业数字化转型的浪潮中，企业正加速构建以三维模型为核心的数据链路，打通设计、仿真、制造、检测、装配等全流程。然而，由于行业内存在多种不同的CAD系统（如CATIA、NX、Creo、SolidWorks、Inventor等），导致跨平台数据交换复杂、格式不兼容、精度丢失等问题频发，成为数字化协同的一大障碍。Spatial推出的3D InterOp正是为此而生——它是一套面向软件开发商和制造企业的 高精度CAD数据互操作引擎（SDK），旨在实现多系统间的模型无缝互通与数据复用。
一、统一的CAD数据访问能力
制造企业往往在产品生命周期的不同阶段使用不同的CAD平台：设计部门可能采用CATIA或NX，工艺部门使用Creo，供应商又提供STEP或IGES文件。3D InterOp通过统一的API接口，使软件系统能够直接读取、转换和输出多种主流CAD格式，包括CATIA V5/V6、NX、Creo、SolidWorks、Inventor、STEP、IGES、JT、Parasolid等。
这种跨格式的数据访问让PLM、MES、CAM、CAE系统之间的模型交换更加顺畅，企业无需依赖多个外部转换工具，从源头上减少了信息孤岛与数据冗余。
二、高保真几何与拓扑重建
制造过程对模型精度有极高要求，任何曲面误差或拓扑缝隙都可能导致加工路径错误或仿真失败。3D InterOp在读取异构CAD文件时，不仅导入几何外形，还能重建精确的B-rep拓扑和NURBS曲面，并与ACIS或CGM几何内核无缝结合。
同时，它具备自动几何修复与缝合（healing）功能，可在导入过程中修补裂缝、消除重叠面或不一致边界，确保生成可编辑、可制造的实体模型。这使制造企业能够在导入第三方设计数据后，直接用于下游加工、仿真或装配，无需额外人工修复。
三、支持产品制造信息（PMI）与语义关联

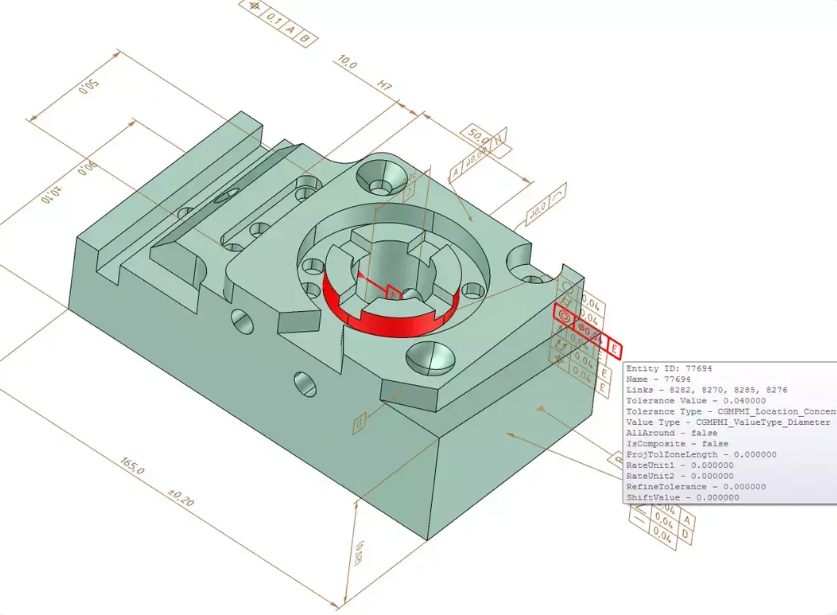

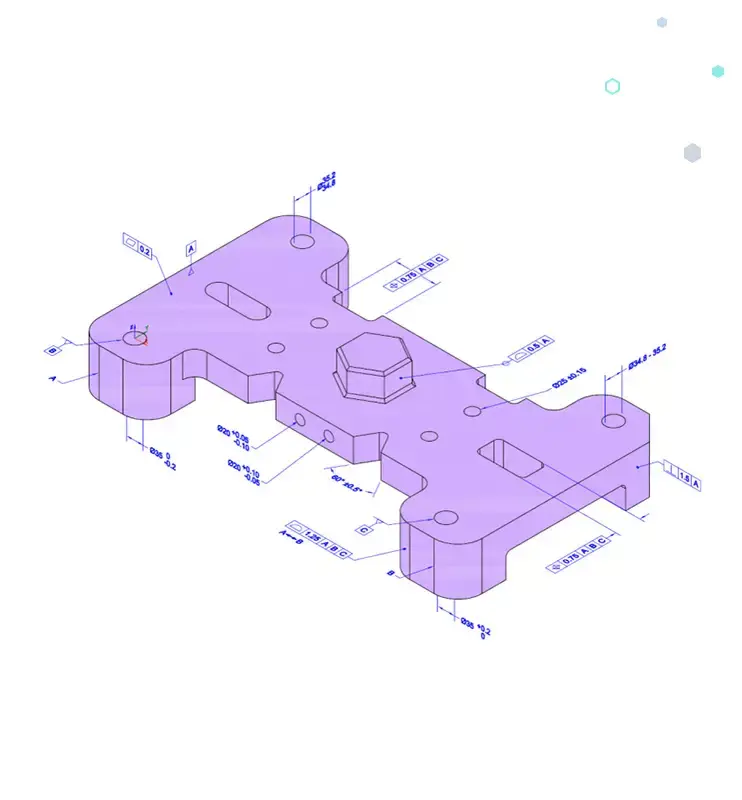

在智能制造体系中，几何模型不仅是形状载体，更是承载制造语义的数字核心。3D InterOp可完整解析并保留CAD文件中的PMI（Product Manufacturing Information），包括尺寸、公差、表面粗糙度、焊接符号等信息，并维持其与几何面的关联关系。
这意味着制造企业可以在CAM编程、CMM检测或工艺规划中直接利用设计中的语义数据，实现真正的Model-Based Definition（MBD） 流程，减少2D工程图依赖，提高生产一致性。
四、高效的装配与协同支持
面对复杂装配体（如汽车、飞机、装备制造领域的百万级零件结构），3D InterOp提供 选择性导入（Selective Import） 与 并行解析（Concurrent Import） 功能。系统可按需加载装配层级、子部件或网格数据，在保持装配结构完整的同时显著提升加载性能。
此外，其CAD关联性（Associativity） 技术可追踪模型更新。当设计变更发生时，系统可智能识别修改部分并同步更新，而无需重新导入整个模型，大幅提升工程变更效率。
五、助力制造企业构建数字孪生与协同生态
随着数字孪生、智能工厂的推广，制造企业需要将设计模型与仿真、制造、检测等系统打通。3D InterOp作为跨平台的几何数据桥梁，可嵌入PLM、SPDM、CAM、CMM及可视化系统中，实现全生命周期的数据贯通。
例如，仿真分析软件可通过3D InterOp直接读取设计模型，保持几何精度和PMI一致性；加工软件则可在此基础上生成刀具路径；检测软件再利用同一几何源进行尺寸比对。这种“一次建模，全流程复用”的机制，大幅提高了制造数据的一致性与可追溯性。
六、结语
制造业的核心竞争力正在从单点设计能力转向全链路数据协同。3D InterOp以其广泛的格式支持、高保真几何重建、语义级PMI解析与灵活的装配管理能力，成为制造企业实现数字化互联的重要引擎。
它不仅解决了多CAD系统共存带来的数据壁垒，更为智能制造、MBD和数字孪生的落地提供了可靠的技术基础。未来，随着制造流程的进一步智能化，3D InterOp将继续发挥桥梁作用，助力企业构建更加高效、开放的3D数据生态。
▍关于慧都科技
慧都科技是⼀家⾏业数字化解决⽅案公司，专注于软件、⽯油与⼯业领域，以深⼊的业务理解和⾏业经验，帮助企业实现智能化转型与持续竞争优势。在软件工程领域，我们提供开发控件、研发管理、代码开发、部署运维等软件开发全链路所需的产品，提供正版授权采购、技术选型、个性化维保等服务，帮助客户实现技术合规、降本增效与风险可控。
作为Spatial中国区重要增值服务商，慧都提供CAD、CAE开发系列产品的应用案例、功能支持、试用体验等于一体的专业化服务。如果您的企业目前也有3D数据格式转换的需求，欢迎咨询在线客服申请试用。
