Parasoft C/C++test如何在CCS3环境下进行F2812项目的单元测试

Parasoft C/C++test作为一款功能强大的自动化测试工具，为嵌入式开发提供了全面的测试解决方案。特别是在CCS开发环境中，C++test能够无缝集成，为F2812等DSP项目提供专业的单元测试支持。下面将介绍如何在CCS3环境下配置和使用C++test进行F2812项目的单元测试。

>>点击获取Parasoft C/C++test试用

启动C++test

修改bat文件：

在CCS安装目录下，存在一个DosRun.bat文件，该文件配置了CCS3的编译和运行环境。如果需要使用C++test测试，则需要保证C++test能在该正确环境下启动并执行单元测试。

Bat文件内容如下：

call "c:\CCStudio_v3.3PLA\DosRun.bat"
set PATH=C:\Program Files\Parasoft\Test\9.4;C:\Program Files\Parasoft\C++test\9.4;%PATH%
cpptest
pause

双击CCS_C++test.bat 文件，启动C++test。

导入项目

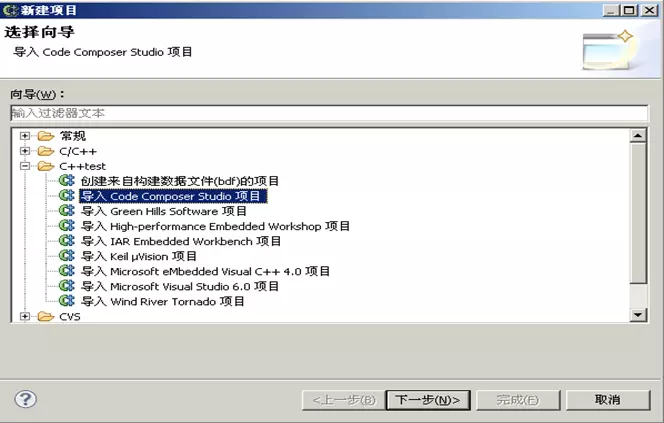

点击菜单“文件”，选择“新建”，展开”C++test”，找到“导入Code Composer Studio 项目”，点击“下一步”。

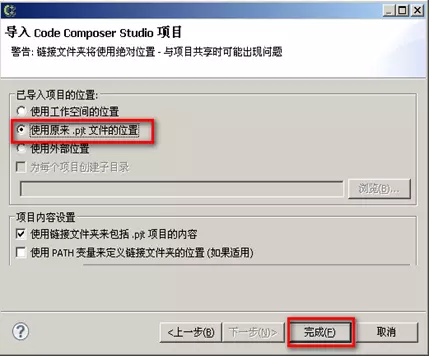

点击“浏览”，找到CCS3示例项目导入进C++test，点击“下一步”，在“已导入项目的位置”，选择“使用原来.pjt文件的位置”，然后点击“完成”。

生成测试用例

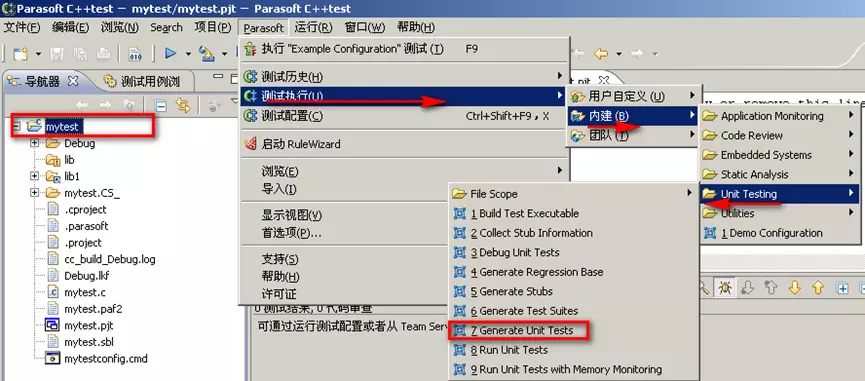

在“导航器”窗口，选中所导入的项目，如此例子中的“mytest”，点击菜单“Parasoft”，选择“测试执行”->“内建”->“Unit Testing”->“7 Generate Unit Tests”。

这样会在项目树结构下，自动生成tests目录，展开后其中包含了自动生成的测试套件。

打桩

在“导航器”窗口，选中所导入的项目，如此例子中的“mytest”，点击菜单“Parasoft”，选择“测试执行”->“内建”->“Unit Testing”->“5 Generate Stubs”。

如果存在C++test找不到的未定义函数，会在项目树结构下，自动生成stubs目录。

运行单元测试

A. 配置“Run TI CCS3.x Tests”

在运行单元测试前，需手动配置修改测试配置。具体操作步骤如下：

1) 选择菜单“Parasoft”-> “测试配置”，打开测试配置对话框，如下所示，展开 “内建”下的 “Embedded Systems”-> “Texas Instruments”，右键测试配置“Run TI CCS3.x Tests”，选择“复制”。

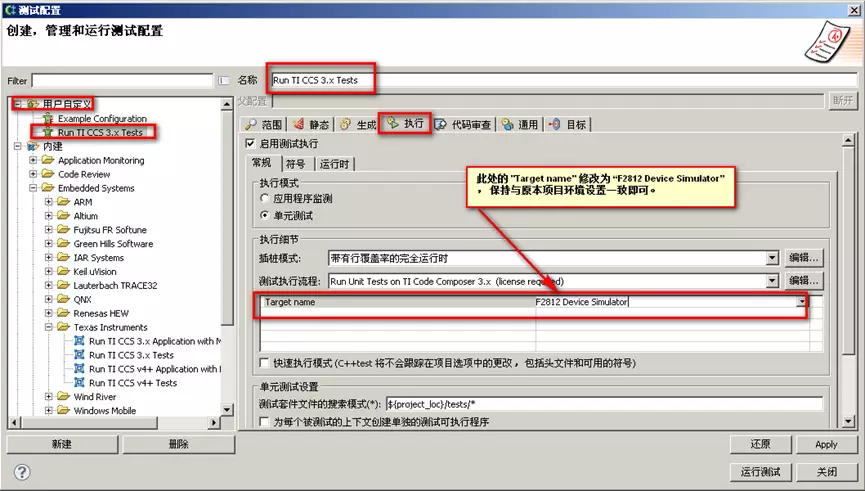

2) 选择刚复制到“用户自定义”下的测试配置“Run TI CCS3.x Tests”，切换到选项卡“执行”，在其中修改target name为“F2812 Device Simulator” （注意:该名称应与Code Composer Studio Setup中模拟器的配置一致）。修改后，点击“应用”-> “关闭”。

原本项目Code Composer Studio Setup设置如下，C++test需与其保持一致：

B. 运行单元测试

打开“测试用例浏览器”，选择希望执行的测试用例，选择菜单“Parasoft”-> “测试执行”-> “用户自定义”-> “Run TI CCS3.x Tests” 。

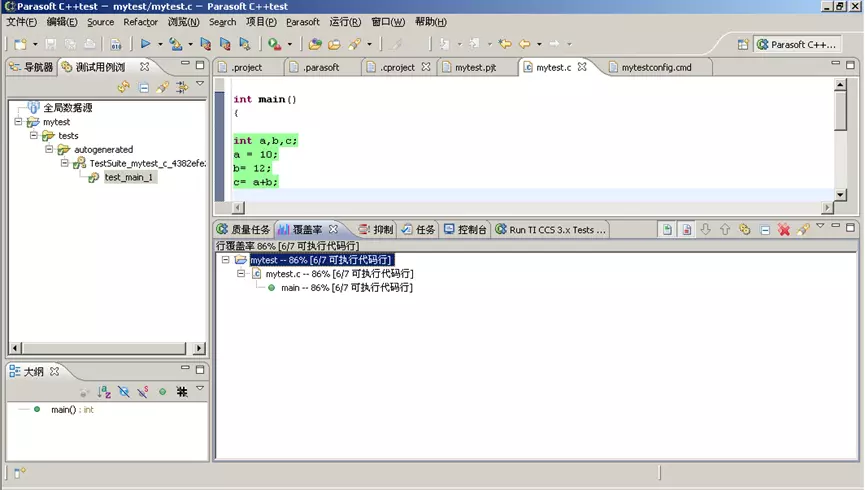

运行完毕后，可点击菜单“Parasoft”-> “视图” –> “测试用例浏览器”，在该视图中查看各测试用例的执行结果；也可打开覆盖率视图查看具体函数的覆盖度量值；还可以双击源代码文件，打开具体文件，查看颜色区分显示的代码覆盖率结果。

常见问题及解决方案

1） 运行单元测试时，报告错误：

TIC libdetector: linker XML log file not found! 进程由于代码: 21 (错误)退出。

解决方案：

一般这种提示错误，需要检查项目设置的编译器是否正确，是否与原项目保持一致。

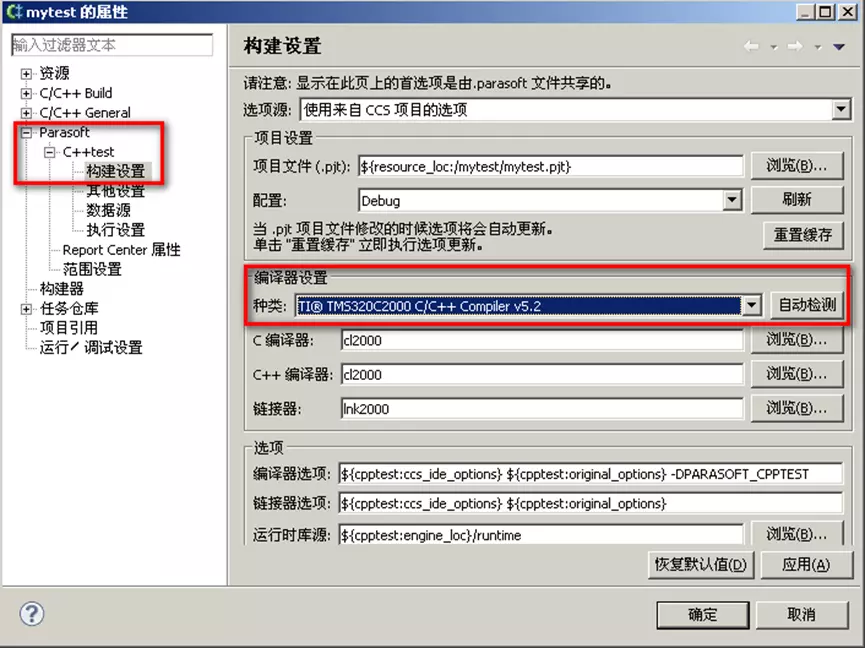

步骤：选中待测项目，点击菜单“项目”-> “属性”，将打开项目设置属性对话框。展开“Parasoft” -> “C++test” -> “构建设置”, 在右边配置框中，找到“编译器设置”，在 “种类”中需要注意该编译器是否与原本项目编译是匹配的？如果不匹配，请手动将该编译器设置为与原项目相同的编译器。比如：如果你是F28项目，此处的编译器应该是cl2000，但可能C++test自动检测到的是cl6x，这时请手动修改。点击 “种类”右边的下拉菜单，找到对应的编译器，如“TI TMS320C2000 C/C++ Compiler v5.2”。

2） 运行单元测试时，链接报错：

解决方案：

该错误是因为cmd文件设置的存储空间问题。我们知道CCS3中会提供如config.cmd 这种类型的文件进行存储空间的配置。那么使用C++test进行测试时，因为生成了测试用例和一些测试驱动以及链接了C++test提供的运行时库等必要文件，必然导致存储空间增加，那么这时候需要修改这个cmd文件，按照提示，增大相应部分存储空间大小，如下所示：

MEMORY
{
   PAGE 0 : BOOT(R)     : origin = 0x3f8000, length = 0x80
   PAGE 0 : PROG(R)     : origin = 0x3d8000, length = 0x20000 //增大后
   //PAGE 0 : PROG(R)  : origin = 0x3f8080, length = 0x1f80 //原本设置
   PAGE 0 : RESET(R)    : origin = 0x3fffc0, length = 0x2

   /*PAGE 1 : M0RAM(RW)   : origin = 0x000000, length = 0x400
   PAGE 1 : M1RAM(RW)   : origin = 0x000400, length = 0x400*/
   PAGE 1 : M0RAM(RW)   : origin = 0x000000, length = 0x400
   PAGE 1 : M1RAM(RW)   : origin = 0x000400, length = 0x400
   PAGE 1 : L0L1RAM(RW) : origin = 0x008000, length = 0x2000
}

修改后，重新执行测试。

Parasoft C/C++test为CCS3环境下的F2812项目提供了完整的单元测试解决方案，涵盖环境配置、测试用例生成、桩函数创建到测试执行与结果分析的全流程。除了单元测试，Parasoft C/C++test还支持静态代码分析、覆盖率分析等全方位质量保障手段，帮助团队提升代码质量，确保符合功能安全标准，降低项目风险，为嵌入式软件开发提供全面可靠的质量保障。
