超实用干货分享：快速学会3D模型可视化和Parasolid的集成技巧！

工业3D开发JOJO 2023-06-06 工业3D设计 935 views

今天分享一个示例项目，该示例项目使用HOOPS链轮将HOOPS Exchange和Siemens Parasolid实施到HOOPS Visualize中。

↓ 点击下方视频查看详情 ↓

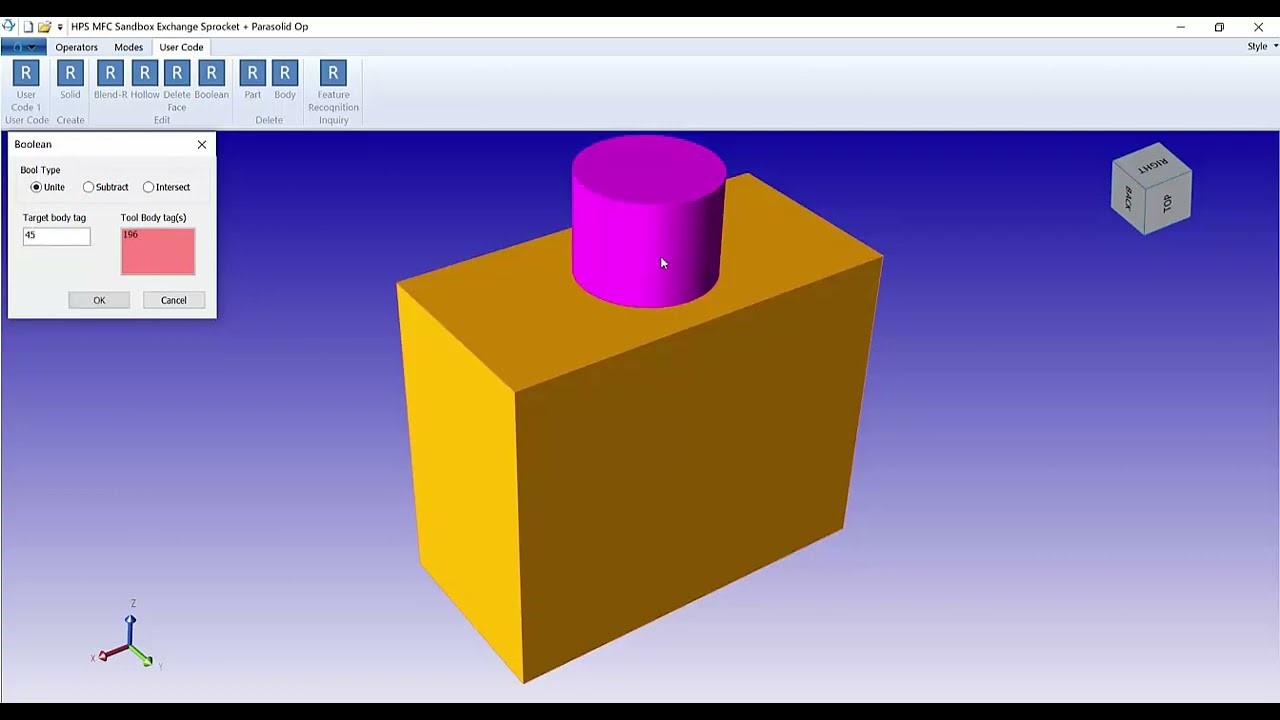

HOOPS Visualize - Exchange和Parasolid集成视频

正如您在上面的视频中看到的，此示例说明了如何使用 Parasolid和HOOPS Visualize and Exchange开发3D建模应用程序。

它涵盖了所有主要的3D建模功能，如实体模型创建、编辑、查询、删除、导入和导出，包括HOOPS Visualize和Parasolid之间的实体、面和边实体映射。
这将是您的3D建模应用程序开发的评估、基准测试和POC的良好示例。

有两种方法：

使用 Exchange-Parasolid 链轮

这是以下文档中解释的传统方法：
Exchange-Parasolid — HOOPS Visualize HPS 2023 SP1 文档

使用Exchange链轮和Exchange的Parasolid连接器

这种方法使用Exchange链轮，并可选择使用Parasolid使用HOOPS Exchange的以下 Parasolid 连接器：
HOOPS Exchange for Parasolid Developers — HOOPS Exchange 2023 文档

示例项目

从此处下载示例项目：
mfc_sandbox_HE-Ps.zip (333.8 KB)

链轮间源码对比

两个项目中实现了相同的3D建模命令。USING_EXCHANGE_PARASOLID每个处理器定义在 Exchange-Parasolid 和 Exchange sprocket 之间切换源代码，即在编辑实体后更新可视化，HPS::Parasolid::Component::Tessallate用于 Exchange-Parasolid 链轮，但HPS::Exchange::Component::Reload用于HOOPS Exchange链轮。

Parasolid命令

Parasolid命令在类中实现PsProcess，并由两个项目共同使用。

交换初始化

要使用Exchange API，需要单独初始化Exchange。

模型导入

使用 Exchange-Parasolid链轮

如果它导入3D CAD文件使用HPS::ExchangeParasolid::ImportNotifier，模型结构从根到Representation Item管理为Exchange::Component，但从主体到叶管理使用Parasolid::Component。

这意味着Exchange-Parasolid链轮在导入过程中将所有导入的实体转换为Parasolid实体。它比交换链轮需要更长的时间。

使用交换链轮

为了解决性能问题，第二种方法使用HPS::Exchange::ImportNotifier.

它管理从根到叶的模型结构，使用Exchange::Component.

交换Parasolid连接器

当第二种方法需要使用Parasolid时，获取A3DRiBrepModel使用HPS::Exchange::Component::GetExchangeEntity并将其转换为Parasolid body使用A3DRepresentationItemTranslateToPkParts.模型编辑后，Parasolid body可以在PRC中转换A3DRiBrepModel使用和替换。您将在第二个示例的类中看到此工作流示例。

执行过程

在转换 Parasolid实体之前，它不知道 Parasolid实体标签 ID。一旦实体转换为Parasolid，它就会保存在Parasolid会话中并且可以查询。

Exchange-Parasolid 链轮与Exchange链轮

下面的视频比较了Exchange-Parasolid链轮和Exchange链轮之间的性能。

↓ 点击下方视频查看详情 ↓

HOOPS Exchange-Parasolid 链轮与交换链轮

导入

Exchange-Parasolid链轮：7.4秒；交换链轮：4 秒

编辑（删除面）

Exchange-Parasolid链轮：4.8秒、4.7秒；Exchange 链轮：13秒、7.1秒

如果源数据是基于Parasolid的，例如NX、SolidWorks或Solid Edge，它会检索3D CAD文件的PK_BODY。尽管此基准测试使用NX部件，但Exchange-Parasolid链轮需要7.4 - 4 = 3.4秒来检索PK_BODY。它比PRC到PK_BODY的转换更短：交换链轮的13 - 7.1=5.9 秒。

由于交换链轮在需要时转换Parasolid主体，因此需要更长的时间：13 秒。从第二次开始，Exchange链轮性能：7.1秒仍然低于Exchange-Parasolid链轮：4.7秒。这是因为Exchange sprocket需要创建A3DRiBrepBody以实现可视化。Exchange-Parasolid 链轮直接细分PK_BODY以实现可视化。
