解锁亿级三角面渲染:HOOPS Visualize大模型可视化处理技术解析

HOOPS Visualize是Tech Soft 3D旗下的高性能3D可视化SDK,专为工程级应用设计,能够在移动端和桌面端跨平台render复杂CAD模型与点云数据,提供高帧率和低延迟的用户体验 。其核心图形引擎“Core Graphics”构建于高度优化的OpenGL/DirectX驱动之上,并辅以多线程处理与GUI无关的事件机制,确保在多种UI框架下都能稳定高效运行。

一、大模型处理中的核心挑战

内存与渲染性能

在面对数亿三角形级别的大模型时,传统一次性加载渲染会导致显存溢出或帧率骤降的问题。HOOPS Visualize通过静态模型(Static Model)和场景分段(Segment Organization)策略,将不常变动的几何体预编译为优化的内部结构,显著降低CPU与GPU交互开销。

点云与测量数据

点云数据往往包含成千上亿个采样点,实时渲染和交互难度极大。HOOPS Visualize 2024版本针对out‑of‑core引擎进行了增强,无需独立预处理器即可直接通过API导入与处理点云,大幅简化开发流程并降低内存占用。

二、HOOPS Visualize大模型处理技术剖析

静态模型(Static Model)优化

静态模型功能将场景图中不发生修改的部分编译为高效的段树(segment tree),渲染时仅需遍历最小化的节点集合,显著提升view-only模式下的旋转、缩放和漫游性能。当模型频繁编辑时,可临时禁用该功能,然后在编辑结束后重新启用,保证编辑与浏览两种模式都能获得最优性能。

LOD与分块加载

HOOPS Visualize支持多级细节(LOD)机制,结合分块(tiled loading)技术,只在视野范围和焦点区域加载高细节几何,其它区域则采用简化网格,减少了GPU顶点处理压力。

多线程与管线并行

其底层引擎本身即为线程安全,渲染、选取、碰撞检测等操作可并行分发至多核CPU,同时异步上传纹理与几何数据至GPU,最大化利用硬件资源。


三、行业应用案例

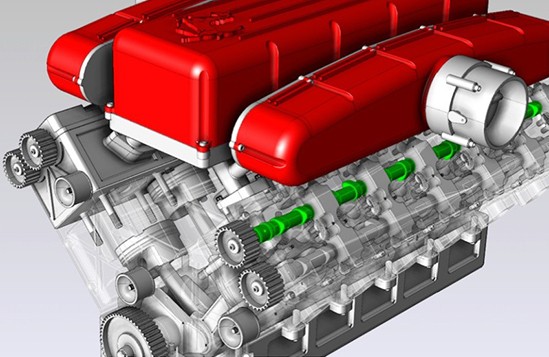

汽车装配仿真

某国际一线汽车厂商采用HOOPS Visualize对装配线进行数字孪生,可在单机上实时渲染包含5000万三角形的整车模型,并支持装配过程中的零部件动态拆装与尺寸测量,实现装配流程优化与碰撞预检测。


航空航天结构分析

在某航空零部件检测系统中,引入HOOPS Visualize的out‑of‑core点云处理,直接对百万级点云数据进行截面分析与缺陷检测,无需离线预处理,大幅缩短了检测周期。

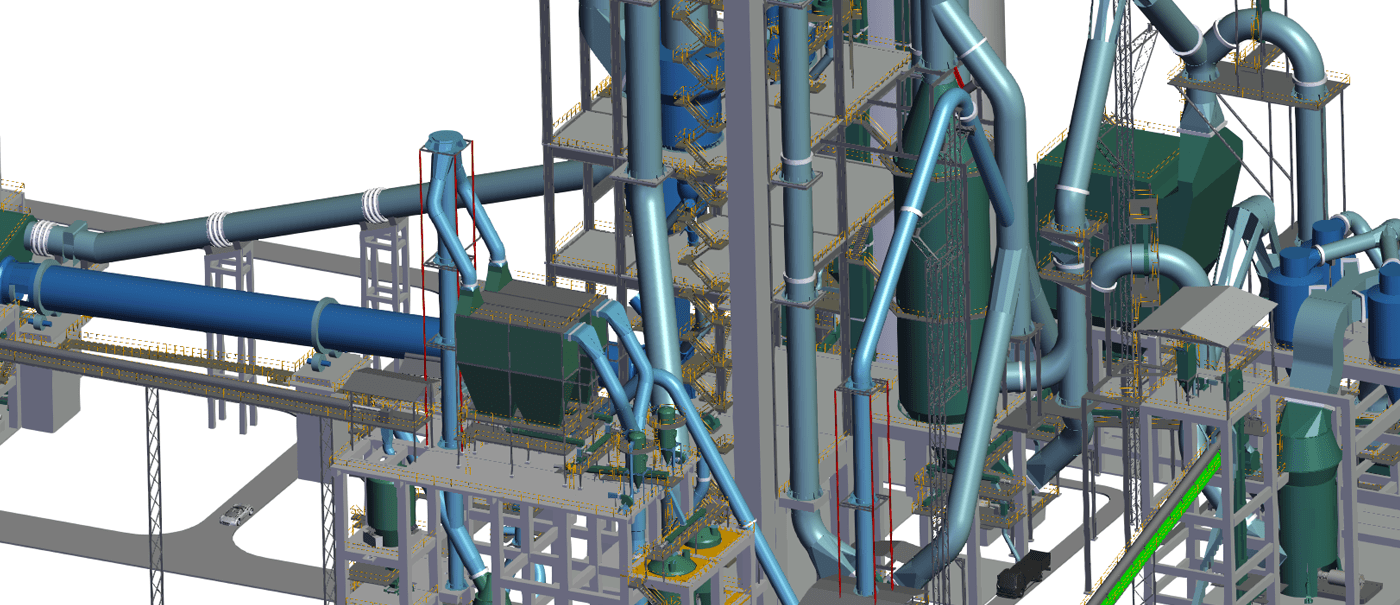

建筑BIM协同

某大型建筑信息模型(BIM)平台利用HOOPS Visualize的多平面切割(multi‑plane sectioning)与碰撞检测功能,实现管线与结构的可视化冲突剖析,为项目提前发现并解决管线碰撞问题,节省返工成本。

四、性能评估与最佳实践

  • 模型分段:将几何按材料、功能或更新频率分段,可使静态模型优化获得最大化收益。
  • 合理LOD策略:针对不同使用场景设置合适的LOD切换距离,保证视觉体验与性能之间的平衡。
  • 异步数据流:利用HOOPS Visualize的异步加载API,将数据加载与渲染管线解耦,避免主渲染线程阻塞。

五、结论

HOOPS Visualize凭借静态模型、LOD分块、多线程渲染及out‑of‑core点云处理等技术,在大模型可视化领域表现优异。无论是汽车、航空航天,还是建筑BIM与AR/VR应用,它都能提供流畅的交互和高保真的渲染效果,为各行业的数字化转型提供强大支持。未来,随着GPU与多核CPU的进一步发展,结合HOOPS Visualize持续的优化,工程级大模型可视化将迎来更高的性能与更广的应用场景。
