PMI信息的可视化与语义化：3D模型格式转换工具HOOPS Exchange的深度解析能力

工业3D开发JOJO 2025-05-12 工业3D设计 27 views

在当今制造业和工程设计领域，产品制造信息（PMI）已成为实现模型驱动定义（MBD）和数字化制造的关键要素。PMI包括尺寸、公差、注释、基准等信息，传统上依赖于二维图纸传达。然而，随着三维建模的普及，如何在不同CAD系统之间高保真地传输和解析PMI，成为企业实现无图纸化生产的重要挑战。

HOOPS Exchange作为领先的3D模型格式转换工具，在PMI信息的支持方面展现出卓越的能力。其深度支持不仅涵盖了PMI的可视化表示，还包括语义层面的完整保留和解析，极大地提升了跨平台、跨系统的工程数据互操作性。

一、PMI的双重支持：可视化与语义信息并重

HOOPS Exchange对PMI的支持分为两大类：

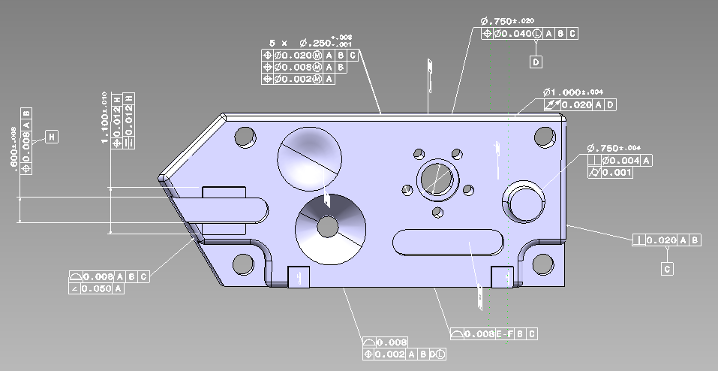

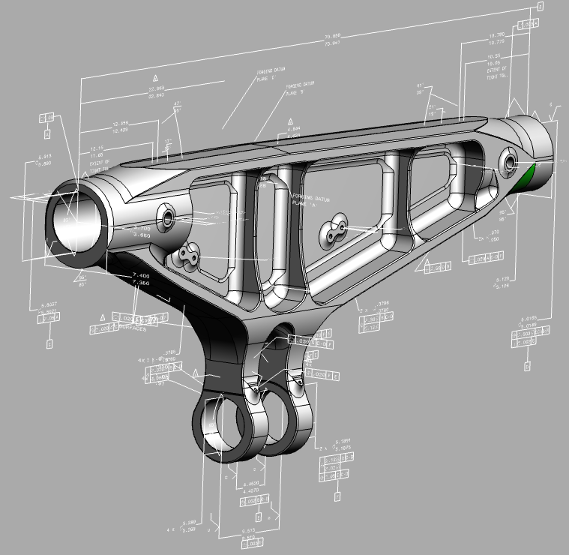

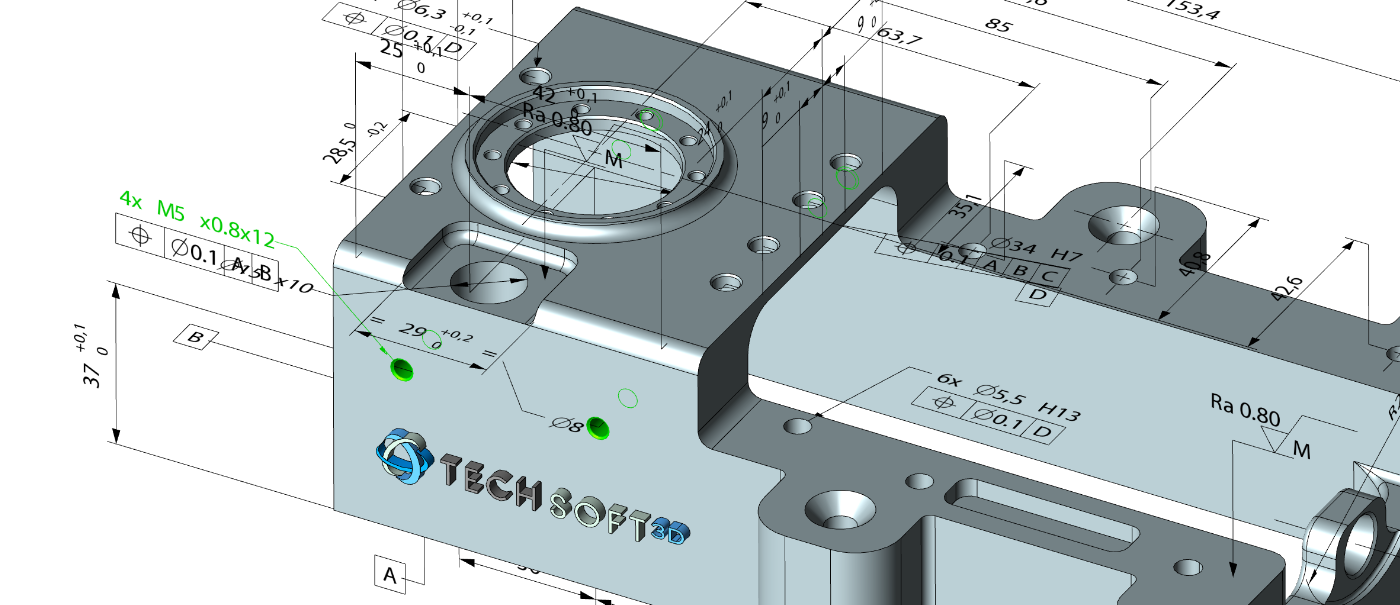

可视化PMI：通过精确的三角网格（tessellation）再现原始CAD系统中的注释、尺寸、公差等标注，确保在目标系统中呈现与源系统一致的视觉效果。
语义PMI：不仅保留了PMI的几何位置和文本信息，还完整传递了其工程语义，如尺寸公差的类型、基准关系等，便于下游应用进行自动化解析和处理。

这种双重支持使得HOOPS Exchange在实现模型驱动定义（MBD）和数字孪生等先进制造理念时，提供了坚实的数据基础。

二、广泛的PMI格式支持：覆盖主流CAD系统

HOOPS Exchange支持从多种主流CAD格式中读取和写入PMI信息，包括但不限于：

CATIA V5：全面解析其PMI数据结构，支持语义和可视化PMI的提取。
STEP AP242：支持导出语义PMI，符合ISO标准，便于在不同系统间交换。
JT：支持PMI的读取和写入，满足轻量化3D数据交换的需求。

通过对这些格式的支持，HOOPS Exchange实现了在不同CAD系统之间高保真地传输PMI信息，减少了因格式转换导致的数据丢失或误差。

三、深度集成与应用：提升工程数据的可用性

HOOPS Exchange提供丰富的API接口，允许开发者在应用中灵活访问和操作PMI数据。例如，开发者可以：

遍历模型树，提取与特定零件或装配体相关联的PMI信息。
根据需要选择导出可视化或语义PMI，满足不同应用场景的需求。
将PMI与几何数据关联，支持下游的仿真、制造等流程。

这种深度集成能力使得HOOPS Exchange不仅是一个格式转换工具，更是实现数字化工程流程的重要组件。

四、推动数字化制造的关键工具

随着制造业向数字化、智能化转型，对高质量、可互操作的工程数据的需求日益增长。HOOPS Exchange凭借其对PMI信息的深度支持，成为连接不同CAD系统、实现无缝数据流转的关键工具。无论是在航空航天、汽车制造，还是在工业设备等领域，HOOPS Exchange都为企业提供了强大的数据支持，助力其迈向更高效、智能的未来。
