为什么选择HOOPS Exchange?工程级CAD/BIM数据访问核心SDK技术解析

HOOPS Exchange是由Tech Soft 3D提供的专业CAD数据SDK,旨在帮助开发团队快速添加可靠的CAD/BIM数据导入、处理与导出功能。它通过单一API接口支持超过30种主流格式,覆盖机械设计与建筑工程领域的数据交换需求。

一、格式覆盖广泛,平台兼容无忧

支持格式包括:CATIA、NX、Creo、SOLIDWORKS、Inventor、Solid Edge、JT、STEP、IGES、glTF、OBJ、3MF(MCAD),以及Revit、Navisworks、IFC、DWG(AEC/BIM)。

部署环境覆盖:桌面、移动与Web平台,可嵌入CAD、CAE、CAM、PLM、AR/VR、数字工厂、3D打印、协作平台等多种领域应用。


二、丰富的数据结构与精准几何支持

支持数据类型丰富:

  • 装配结构、零部件层次
  • 精确B‑rep几何定义(曲线、曲面及拓扑)
  • Tessellation(网格生成)

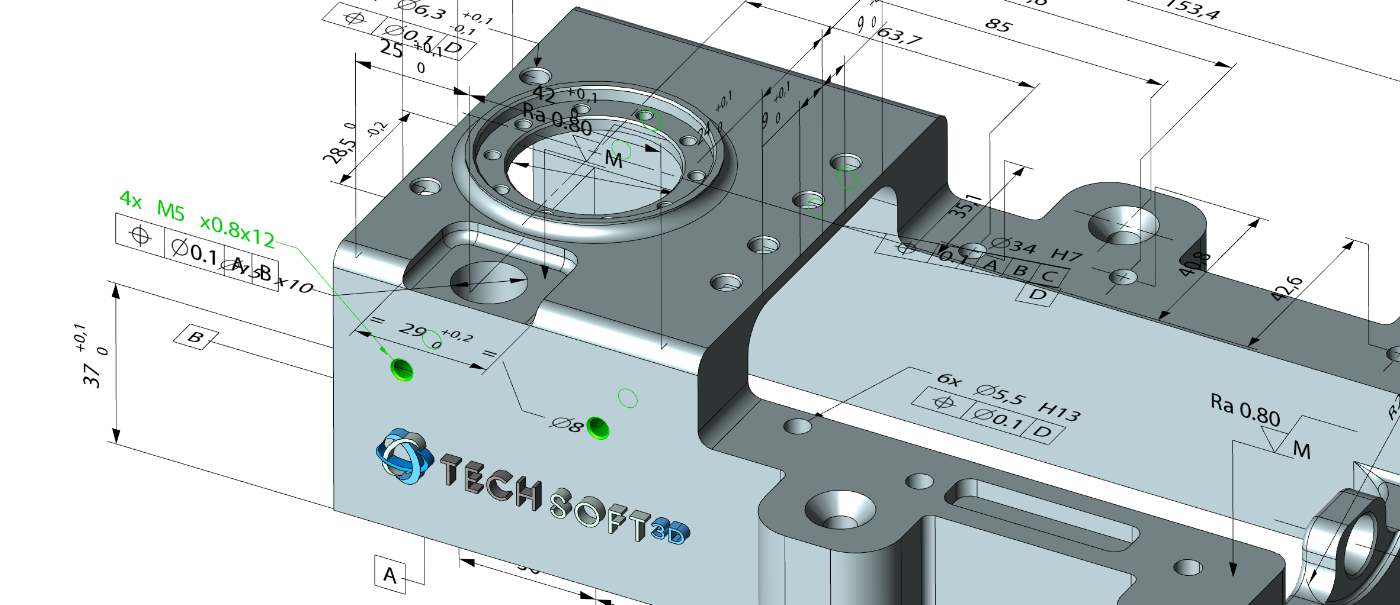

  • 视图、配置状态、PMI、设计特征、标注与元数据等内容。

几何处理能力强大的API:

  • 可独立于任何建模内核(如Parasolid、ACIS、OpenCascade)使用;
  • 支持几何修复、缝合模型、不一致缝隙修正;
  • 提供曲面投影、实体物理属性计算等功能;
  • 可与Polygonica等网格修复库集成使用。

三、高效导入与互操作性输出

导入流程简便:调用统一API即可加载各种CAD文件,生成PRC格式的中间模型;读取细粒度数据控制加载内容(如solids、PMI、元数据)。

导出格式丰富:支持导出STEP、JT、3D PDF(基于PRC)、STL、glTF、FBX等主流格式,满足不同后续应用与下游流程需求。

四、PRC中间格式:高精度与高压缩兼得

HOOPS Exchange使用PRC作为内部桥接格式,该格式为ISO标准、广泛用于3D PDF文件中;

优势明显:

  • 保留原有CAD曲面、曲线参数化定义;
  • 几何精度无损;
  • 文件体积可压缩至原CAD文件的约1%(比U3D小约三倍);
  • PMI标注的结构化语义与图形信息可完整保留,并正确绑定到对应几何体。


五、典型应用场景与开发优势

目标用户包括:开发CAD查看器、数据转换工具、设计复用系统、PLM平台、数字工厂、报价与协作应用,以及AR/VR应用中的CAD数据读取与展示等。

开发优势显著:

  • 单一接口统一多格式处理;
  • 不依赖第三方建模内核即可灵活使用;
  • 支持跨平台C/C++集成,也可通过C#/.NET调用;
  • 与HOOPS Visualize等可视化SDK易集成,配合实现模型渲染与交互。

六、为何选择HOOPS Exchange?

  • 主流格式支持一站式解决:覆盖CATIA、SolidWorks、STEP、Revit、IFC等主流文件格式;
  • 几何数据还原度高:原生拓扑与参数化表示,无失真读取;
  • 强大的几何查询及修复API:满足复杂数据清洗与适配需求;
  • 跨平台稳定可靠:桌面、移动、Web全覆盖;
  • 数据输出高效压缩:PRC格式兼顾精度与体积;
  • 与可视化与渲染平台联盟紧密:可与HOOPS Visualize、Publish等产品顺畅协同;
  • 丰富文档与开发支持资源:包含入门指南、编程手册、格式详解、示例代码等。

HOOPS Exchange是一款成熟、稳定且功能全面的CAD数据翻译SDK,能够帮助工程团队高效、精准地导入、处理和导出CAD/BIM模型。无论是在制造业、建筑业,还是在设计协作、3D打印、AR/VR应用中,它都能提供坚实的基础和灵活扩展能力。如果你需要了解具体API示例、支持的格式版本、平台兼容性或性能评测,我可以继续为你查找并整理相关资料。
